静态混合器

  静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外,在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比,具有流程简单,结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液,液一气,液一固,气一气的混合,乳化,中和,吸收,萃取,反应和强化传热等过程,都可以替代传统的相关设备。

静态混合器的压力降计算
静态混合器使用在管路中,它所产生的压力降并不大。使用静态混合器的系统压力比较高时,可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时,就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。

1
SV型静态混合器
  ■产品特性
  SV单元是由一定规格的波纹板组装而成的圆柱体,它的技术性能:最高的分散程隆为12um,液—液相及气—气相的不均匀度系数为

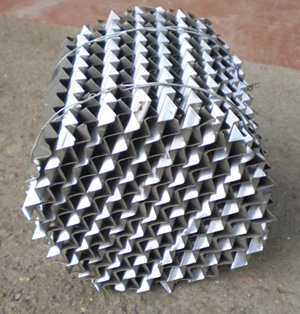

SV型静态混合器内件(混合单元)

  ■产品型号

规 格
DN(mm)
dh(mm)
Q(m3/h)
SV-2.3/20
20
2.3
0.5-1.2
SV-2.3/25
25
2.3
0.9-1.8
SV-3.5/32
32
3.5
1.4-2.9
SV-3.5/40
40
3.5
2.2-4.5
SV-3.5/50
50
3.5
3.5-7
SV-3.5/65
65
3.5
5-12
SV-5/80
80
5
9-18
SV-5/100
100
5
14-28
SV-5~7/125
125
5-7
24-34
SV-5~7/150
150
5-7
30-60
规 格
DN(mm)
dh(mm)
Q(m3/h)
SV-5~20/200
200
5-20
56-110
SV-5~20/250
250
5-20
88-176
SV-5~30/300
300
5-30
125-250
SV-7~30/350
350
7-30
173-346
SV-7~30/400
400
7-30
226-452
SV-7~30/450
450
7-30
286-572
SV-7~30/500
500
7-30
353-706
SV-7~30/600
600
7-30
505-1010
SV-7~30/1000
1000
7-30
1413-2826
SV-15~30/1200
1200
15-30
1630-3260

■典型应用
汽油  柴油  油品调和  盐水中和  酸喊中和  煤气混合

2
SK型静态混合器
  ■产品特性
SK单元由单孔道左、右扭转的螺旋片组焊而成,它的技术性能:最高分散程度≤10 u m,液—液、液—固相的不均匀度系数为

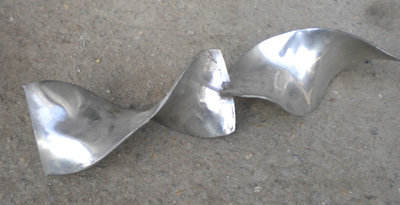

SK型静态混合器内件(混合单元)

  ■产品型号

规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SK-5/10
10
5
0.15-0.3
SK-7.5/15
15
7.5
0.3-0.6
SK-10/20
20
10
0.6-1.2
SK-12.5/25
25
12.5
0.9-1.8
SK-16/32
32
16
1.4-3.2
SK-20/40
40
20
2.2-4.5
SK-25/50
50
25
3.5-7.0
SK-32.5-65
65
32.5
5.9-12
SK-40/80
80
40
9-18
规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SK-50/100
100
50
14-28
SK-62.5/125
125
62.5
22-44
SK-75/150
150
75
31-64
SK-100/200
200
100
56-110
SK-125/250
250
125
88-177
SK-150/300
300
150
127-255
SK-175/350
350
175
173-346
SK-200/400
400
200
226-452
SK-250/500
500
250
353-706

   ■典型应用
化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和、工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热


3、SX型静态混合器
  ■
产品特性
  单元由交叉的横条按一定规律构成许多X型单元,它的技术性能:液—液、液—固相的不均匀度数为


SX型静态混合器内件(混合单元)

  ■产品型号

规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SX-12.5/50
50
12.5
3.5-7.0
SX-16.25/65
65
16.25
6-12
SX-20/80
80
20
9-18
SX-25/100
100
25
14-28
SX-31.25/125
125
31.25
22-44
SX-37.5/150
150
37.5
30-60
规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SX-50/200
200
50
56-110
SX-62.5/250
250
62..5
88-176
SX-75/300
300
75
125-250
SX-87.5/350
350
87.5
173-346
SX-100/400
400
100
226-452
SX-125/500
500
125
353-706


典型应用

  高聚物混合 轻质酮苯脱蜡油 纸桨氯化漂白 原油注碱流程

4SL型静态混合器
产品特性

SL单元由交叉的横条按一定规律构成许多L型单元,它的技术性能:液—液、液—固相的不均匀度数为 5%。

■产品型号

规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SL-12.5/25
25
12.5
0.7-1.4
SL-16/32
32
16
1.4-2.9
SL-20/40
40
20
2.3-4.6
SL-25/50
50
25
3.5-7
SL-40/80
80
40
9-18
SL-50/100
100
50
14-28
SL-75/150
150
75
32-64
规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SL-100/200
200
100
56-110
SL-125/250
250
125
88-176
SL-150/300
300
150
127-255
SL-175/350
350
175
173-346
SL-200/400
400
200
226-452
SL-250/500
500
250
353-706
SL-300/600
600
300
410-814

典型应用

污水处理 高聚合物混合 传热反应 热交换器

5SH型静态混合器
  ■产品特性

SH单元由双孔道组成,孔道内放置螺旋片,相邻单元双了L道的方位错位90度,单元之间设有流体分配室,它的技术性能:最高分散程度=12um,液—液、液—固相的不均匀度

■产品型号

规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SH-3/15
15
3
0.1-0.2
SH-4.5/20
20
4.5
0.2-0.4
SH-5/25
25
5
0.5-1.1
SH-7/32
32
7
0.9-1.8
SH-9/40
40
9
1.6-3.2
SH-12/50
50
12
2.3-4.6
规 格 型 号
DN(mm)
dh(mm)
Q(m3/h)
SH-19/80
80
19
4.0-8.0
SH-24/100
100
24
6.5-13.0
SH-36/150
150
36
31-63
SH-49/200
200
49
54-108
SH-74/300
300
74
124-248
SH-124/500
500
124
174-348

注:两端法兰尺寸按产品公称直径放大一档。



典型应用

丙烯酰胺混合  高分子材料混合、配色、传热

静态混合器安装

型号
安装形式
SV
气—液相:垂直安装(并流及逆流)
液—气相:水平或垂直(自下而上)安装,装置效果相仿
气—气相:水平或垂直(气相密度差小,方向不限)安装
SX
液—液相:水平或垂直(自下而上)安装,装置效果相仿
SL
液—液相:水平或垂直(自下而上)安装,装置效果相仿
液—固相:水平或垂直(自下而上)安装
SH
气—液相:两端法兰尺寸按产品公称直径放大一格来定,采用SL型安装形式
SK
活络单元的产品通常以没有定位装置的一端为进口端。
液—液相:水平或垂直(自下而上)安装,装置效果相仿
液—固相:垂直装置(由上而下)

静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合,它们的安装形式也有一定差别。具体要求见下表:

注:气一液相指气相物流是工作物流,而液相物流是被动物流。

液一气相指液相物流是工作物流,而气相物流是被动物流。

订货说明
  1、为更好地帮助您选择静态混合器,请详细提供以下参数:

   a工作介质    b流量kgh    c工作压力Mpa d工作温度℃ e物料粘度cp f物料密度kgm3

     g允许压损Mpa h法兰标准    i设备材质

2、本公司生产的混合器进出口法兰标准可为HGHGJJBTSHANSI等,用户在订货时请注明法兰标准及规格,未注明的一律按HG20592-1997制作。

3、用户选用带夹套产品的,还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。

附:SN型分配器

■产品特性

流体在输送过程中,往往由于各股流体输送压力不平衡而影响混合比,为更好地配合用户使用好静态混合器,我公司新研制开发出SN型分配器,具有喷射升压泵的性能,在保证次流流量的条件下,使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴,以其高速度在锥形入口处形成低压,从而使次流被抽吸进接受室,使其加速,在混合室内高度涡漩,以一定的速度从扩散室喷出,从而使流体顺利地输送至静态混合器中进行混合,以达到的使用效果。

产品应用

适用于二股或二股以上流体进料,当主流与次流压力不平衡时选用文氏管形分配器,  当主流与次流压力平衡时选用一般形式分配器。

分配器形式

分配器选用

SN型分配器是针对不同工艺条件运行,为更好地帮助用户设计、定型,敬请与我公司技术部联系。
