CDS型低压脉冲喷吹长袋除尘装置
公司倡导节能型环保科技,完成了转炉CDS系列煤气干法净化及回收系统;专业生产CHD系列电除尘器、EC蒸发冷却器系列和GC煤气冷却器系列,同时生产JMC、JRMC系列脉冲袋除尘器。REDML低压脉冲长袋除尘装置是在总结各种袋式除尘装置的基础上发展起来的一种新型、高效袋式除尘装置。它采用离线低压脉冲喷吹清灰技术,防止了粉尘再附与失控问题,增强了滤袋的清灰效果,提高了过滤速度,节省清灰能耗和延长滤袋的寿命。除尘装置采用PLC可编程序控制器,自动控制清灰、输灰的全过程。因此,该除尘装置是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。
本除尘装置适用冶金、电力、化工、建材、机械等行业的环境除尘和物料回收。
工艺原理
· 本除尘装置主要由灰斗、过滤器、净气室、支架、提升阀、脉冲喷吹清灰装置等部分组装。工作时,含尘气体由进风道进入灰斗。大颗粒的粉尘直接落入灰斗底部,较小的粉尘随气流转折向上进入过滤室,并被阻留在滤袋外表面,净化了的烟气进入袋内,并经袋口和净气室进入出风口道,由排风口排出。
随着过滤的不断进行,滤袋外表面的粉尘不断增加,设备阻力随之上升。当设备阻力上升到一定值时,进行清灰操作,清除滤袋表面的积灰。清灰操作由PLC可编程序控制器自动控制。微机按程序发出指令,使某室的提升阀关闭,该室无气流通过,脉冲阀开启,压缩空气(氮气)迅速从气包经脉冲阀、喷吹管、喷嘴向滤袋高速喷射,并诱导周围大量空气射入滤袋,形成振动气流,使滤袋产生振动,滤袋上的粉尘脱落,落入灰斗,并由输灰系统排出。
性能特点

1、采用低压脉冲喷出技术,清灰效率高,能耗低。
喷吹压力只有0.2~0.4MPa,阻力低,启闭快,清灰能力强。由于清灰效果好,清灰周期长,降低了反吹气体的消耗。
2、脉冲阀使用寿命长,可靠性好。
由于喷吹压力低(0.2~0.4MPa),脉冲阀膜片承受的压力和启闭时的冲击力较低。同时由于清灰周期较长,脉冲阀开启次数相应减少,膜片疲劳磨损相应减少,从而延长了脉冲阀的使用寿命,提高了脉冲阀的使用可靠性。
3、设备运行阻力小,喷吹效果好。
除尘装置采用分室脉冲反吹离线清灰方式,避免了粉尘被反复吸附的现象,提高了脉冲喷吹清灰的效果,降低了布袋的阻力。
4、滤袋装拆方便,固定可靠。
采用上部抽装方式,换袋时,从除尘装置净气室抽出滤袋骨架,将脏袋投入灰斗,由灰斗入孔取出,改善了换袋环境。滤袋靠袋口的弹性涨圈固定在花板孔上,固定牢固,密封性好。
5、风道采用集合管布置,结构紧凑。
6、采用先进的PLC可编程序控制器控制除尘装置的运行全过程。使用压差或定时两种控制方式,可靠性高,使用寿命长,便于用户操作和使用。

1、RFDML型低压脉冲喷吹长袋除尘装置,分RFDML480和RFDML960两大系列22个品种。
2、RFDML480型系列低压脉冲喷吹长袋除尘装置,分单排和双排布置,滤袋尺寸为160×6000。脉冲喷吹压力为0.2~0.4MPa,其技术性能见表。
3、RFDML960系列低压脉冲喷吹长袋除尘装置,为双排布置,滤袋尺寸为160×6000。脉冲喷压力为0.2~0.4MPa,其技术性能见表。
4、除尘装置的过滤风速取1.0~1.5m/min。

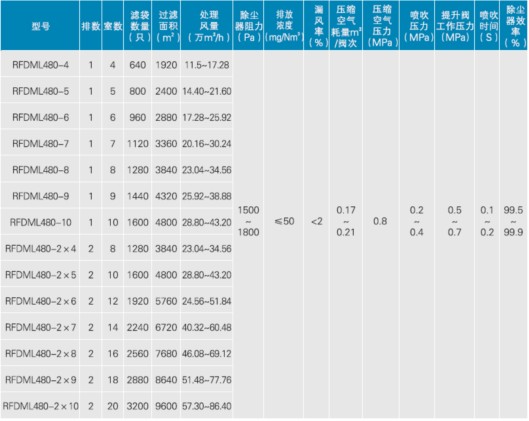

RFDML480系列低压脉冲喷吹长袋除尘装置的性能参数

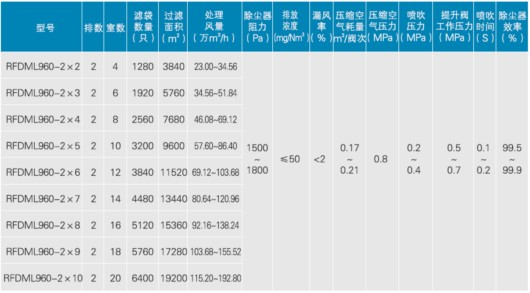

RFDML960系列低压脉冲喷吹长袋除尘装置的性能参数
◆外形尺寸
RFDML480系列低压脉冲喷吹长袋除尘装置外形尺寸表(单排)

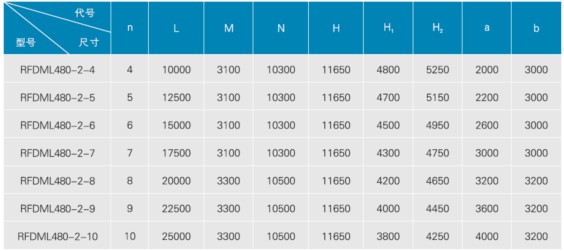

RFDML480系列低压脉冲喷吹长袋除尘装置外形尺寸表(双排)

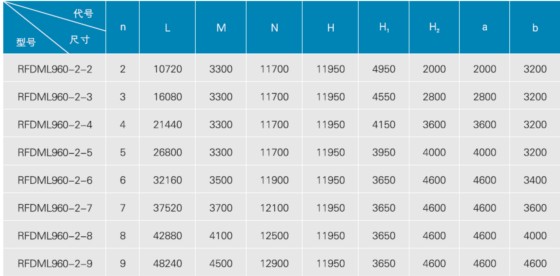

RFDML960系列低压脉冲喷吹长袋除尘装置外形尺寸表(双排)

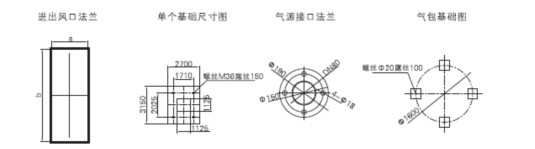

◆外形图

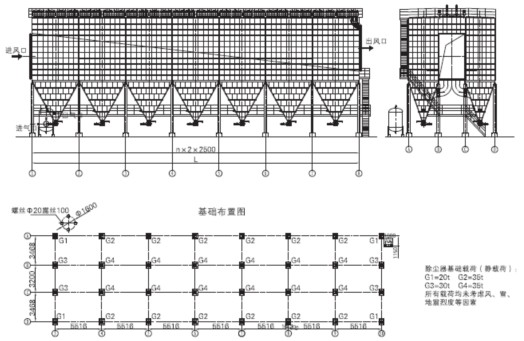

RFDML480系列低压脉冲喷吹长袋除尘装置(单排)

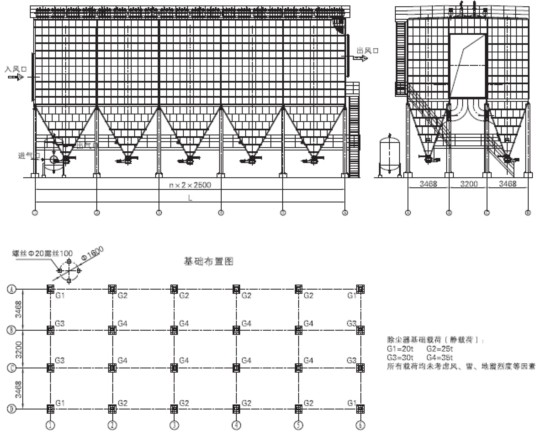

RFDML480系列低压脉冲喷吹长袋除尘装置(双排)
