PFLFPM型气箱脉冲袋式除尘装置 |
| PFLF PM型气箱脉冲袋式除尘装置综合了分室反吹和脉冲喷吹清灰等除尘装置的优点，克服了分室反吹清灰强度较差，脉冲喷吹清灰和过滤同时进行的缺点，扩大于气箱脉冲袋式除尘装置的应用范围。由于其结构的特殊性，因而大大提高了除尘效率，延长了滤袋的使用寿命，是一种性能优良的袋式除尘装置。LFGM型气箱脉冲袋式除尘装置共有四个系列33种规格，过滤面积从93m2－4361m2，处理风量从6900m3/h一314000m3/h，广泛应用于建材、水泥、冶金、机械、化工和耐火材料行业；特别用于水泥厂的破碎、烘干、煤磨、选粉、包装、库顶、熟料冷却机等的收尘系统（或除尘系统）。 |
工艺原理
· 含尘气体从除尘装置进出风箱的进风口门（32系列从灰斗进）进入经斜隔板转向至灰斗，同时气流速度变慢，由于惯性作用，气体中的粗颗粒粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于滤袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分清洁室汇集经出风口中，由收尘系统的主风机吸出而排入大气。
随着过滤过程的不断进行，附着于滤袋外表的粉尘逐渐增多，气流通过的阻力也逐渐增大。当过到一定阻力值时（例1170Pa），根据需要可以手动，也可以经过定压差或定时清灰程序电控仪，自动控制启动除尘装置的第一个分室的提升阀关闭，切断通过滤室的气流，再开启脉冲阀释放的高压压缩空气，对第一个分室气箱内所有滤袋进行脉冲喷吹清灰（停风清灰），使每一个滤袋突然鼓胀，从而震落袋表积附的灰尘，使袋内外压差恢复到开始使用状态，粉尘沉落不敷出灰斗，随后程控仪按规定间隔时间打开提升阀，恢复第一室的过滤，再启动第二室的提升阀，关闭第二室的过滤气流，开启第二分室的电磁阀释放高压压缩空气，对第二分室分箱内所有滤袋进行停风脉冲喷吹清灰，清除第二分室滤袋上的粉尘，之后程控仪打开第二分室提升阀，恢复第二分室的过滤。此后按预先规定的电控程序对第三分室、第三分室……的滤袋进行停风喷吹清灰，直至最后一个分室清灰完毕，关闭电控仪，除尘装置恢复正式过滤收尘。
技术参数
|
|

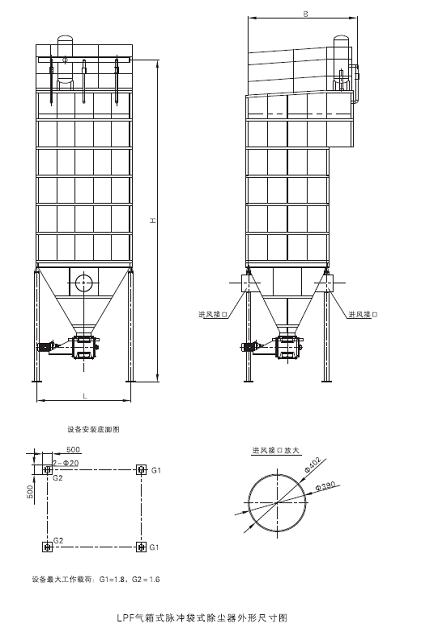

| 外形图 |
|
|
|
|
|
